Tapping > UNIFED THREAD TAPS > SYNCHRO TAPS
|
 |
 |
 |
|

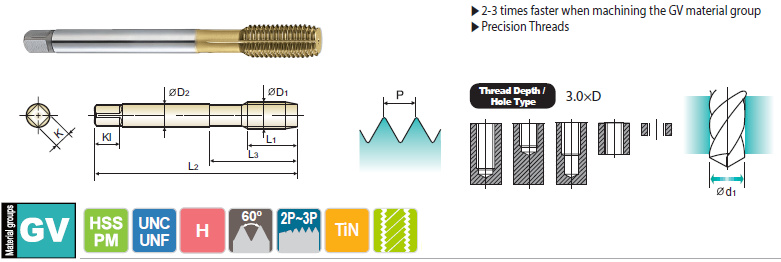

Synchro Tap Form Tap
|
|
|
|
|
|
Synchro Tap Form Tap |
EDP No. |
SIZE (D) |
TPI |
Thread Series |
Size & Pitch |
Pitch Limit |
Class of Fit |
OAL (L) |
Thread Length (Lt) |
Shank Dia. (d) |
Neck Length (L3) |
Square Size (k) |
Square Length(kl) |
Flute Style |
TTS68163 | 4 | 40 | UNC | 4-40 | H3 | 3B | 1.88 | .250 | .141 | .563 | .110 | .190 | Form |
TTS68165 | 4 | 40 | UNC | 4-40 | H5 | 2B | 1.88 | .250 | .141 | .563 | .110 | .190 | Form |
TTS68183 | 4 | 48 | UNF | 4-48 | H3 | 3B | 1.88 | .209 | .141 | .563 | .110 | .190 | Form |
TTS68185 | 4 | 48 | UNF | 4-48 | H5 | 2B | 1.88 | .209 | .141 | .563 | .110 | .190 | Form |
TTS68203 | 5 | 40 | UNC | 5-40 | H3 | 3B | 1.94 | .250 | .141 | .626 | .110 | .190 | Form |
TTS68205 | 5 | 40 | UNC | 5-40 | H5 | 2B | 1.94 | .250 | .141 | .626 | .110 | .190 | Form |
TTS68223 | 5 | 44 | UNF | 5-44 | H3 | 3B | 1.94 | .227 | .141 | .626 | .110 | .190 | Form |
TTS68225 | 5 | 44 | UNF | 5-44 | H5 | 2B | 1.94 | .227 | .141 | .626 | .110 | .190 | Form |
TTS68243 | 6 | 32 | UNC | 6-32 | H3 | 3B | 2.00 | .313 | .141 | .689 | .110 | .190 | Form |
TTS68245 | 6 | 32 | UNC | 6-32 | H5 | 2B | 2.00 | .313 | .141 | .689 | .110 | .190 | Form |
TTS68263 | 6 | 40 | UNF | 6-40 | H3 | 3B | 2.00 | .250 | .141 | .689 | .110 | .190 | Form |
TTS68265 | 6 | 40 | UNF | 6-40 | H5 | 2B | 2.00 | .250 | .141 | .689 | .110 | .190 | Form |
TTS68283 | 8 | 32 | UNC | 8-32 | H3 | 3B | 2.13 | .313 | .168 | .752 | .131 | .250 | Form |
TTS68285 | 8 | 32 | UNC | 8-32 | H5 | 2B | 2.13 | .313 | .168 | .752 | .131 | .250 | Form |
TTS68303 | 8 | 36 | UNF | 8-36 | H3 | 3B | 2.13 | .278 | .168 | .752 | .131 | .250 | Form |
TTS68305 | 8 | 36 | UNF | 8-36 | H5 | 2B | 2.13 | .278 | .168 | .752 | .131 | .250 | Form |
TTS68324 | 10 | 24 | UNC | 10-24 | H4 | 3B | 2.38 | .417 | .194 | .906 | .152 | .250 | Form |
TTS68326 | 10 | 24 | UNC | 10-24 | H6 | 2B | 2.38 | .417 | .194 | .906 | .152 | .250 | Form |
TTS68344 | 10 | 32 | UNF | 10-32 | H4 | 3B | 2.38 | .313 | .194 | .906 | .152 | .250 | Form |
TTS68346 | 10 | 32 | UNF | 10-32 | H6 | 2B | 2.38 | .313 | .194 | .906 | .152 | .250 | Form |
TTS68364 | 12 | 24 | UNC | 12-24 | H4 | 3B | 2.38 | .417 | .220 | .906 | .165 | .280 | Form |
TTS68366 | 12 | 24 | UNC | 12-24 | H6 | 2B | 2.38 | .417 | .220 | .906 | .165 | .280 | Form |
TTS68404 | 1/4 | 20 | UNC | 1/4-20 | H4 | 3B | 2.50 | .500 | .255 | 1.000 | .191 | .310 | Form |
TTS68406 | 1/4 | 20 | UNC | 1/4-20 | H6 | 2B | 2.50 | .500 | .255 | 1.000 | .191 | .310 | Form |
TTS68424 | 1/4 | 28 | UNF | 1/4-28 | H4 | 3B | 2.50 | .357 | .255 | 1.000 | .191 | .310 | Form |
TTS68426 | 1/4 | 28 | UNF | 1/4-28 | H6 | 2B | 2.50 | .357 | .255 | 1.000 | .191 | .310 | Form |
TTS68445 | 5/16 | 18 | UNC | 5/16-18 | H5 | 3B | 2.72 | .556 | .318 | 1.126 | .238 | .380 | Form |
TTS68447 | 5/16 | 18 | UNC | 5/16-18 | H7 | 2B | 2.72 | .556 | .318 | 1.126 | .238 | .380 | Form |
TTS68465 | 5/16 | 24 | UNF | 5/16-24 | H5 | 3B | 2.72 | .417 | .318 | 1.126 | .238 | .380 | Form |
TTS68467 | 5/16 | 24 | UNF | 5/16-24 | H7 | 2B | 2.72 | .417 | .318 | 1.126 | .238 | .380 | Form |
TTS68485 | 3/8 | 16 | UNC | 3/8-16 | H5 | 3B | 2.94 | .625 | .381 | 1.252 | .286 | .440 | Form |
TTS68487 | 3/8 | 16 | UNC | 3/8-16 | H7 | 2B | 2.94 | .625 | .381 | 1.252 | .286 | .440 | Form |
TTS68505 | 3/8 | 24 | UNF | 3/8-24 | H5 | 3B | 2.94 | .417 | .381 | 1.252 | .286 | .440 | Form |
TTS68507 | 3/8 | 24 | UNF | 3/8-24 | H7 | 2B | 2.94 | .417 | .381 | 1.252 | .286 | .440 | Form |
TTS68525 | 7/16 | 14 | UNC | 7/16-14 | H5 | 3B | 3.16 | .714 | .323 | 1.850 | .242 | .410 | Form |
TTS68528 | 7/16 | 14 | UNC | 7/16-14 | H8 | 2B | 3.16 | .714 | .323 | 1.850 | .242 | .410 | Form |
TTS68545 | 7/16 | 20 | UNF | 7/16-20 | H5 | 3B | 3.16 | .500 | .323 | 1.850 | .242 | .410 | Form |
TTS68548 | 7/16 | 20 | UNF | 7/16-20 | H8 | 2B | 3.16 | .500 | .323 | 1.850 | .242 | .410 | Form |
TTS68566 | 1/2 | 13 | UNC | 1/2-13 | H6 | 3B | 3.38 | .769 | .367 | 2.067 | .275 | .440 | Form |
TTS68568 | 1/2 | 13 | UNC | 1/2-13 | H8 | 2B | 3.38 | .769 | .367 | 2.067 | .275 | .440 | Form |
TTS68585 | 1/2 | 20 | UNF | 1/2-20 | H5 | 3B | 3.38 | .500 | .367 | 2.067 | .275 | .440 | Form |
TTS68588 | 1/2 | 20 | UNF | 1/2-20 | H8 | 2B | 3.38 | .500 | .367 | 2.067 | .275 | .440 | Form |
TTS68607 | 9/16 | 12 | UNC | 9/16-12 | H7 | 3B | 3.59 | .833 | .429 | 2.067 | .322 | .500 | Form |
TTS68600 | 9/16 | 12 | UNC | 9/16-12 | H10 | 2B | 3.59 | .833 | .429 | 2.067 | .322 | .500 | Form |
TTS68627 | 9/16 | 18 | UNF | 9/16-18 | H7 | 3B | 3.59 | .556 | .429 | 2.067 | .322 | .500 | Form |
TTS68620 | 9/16 | 18 | UNF | 9/16-18 | H10 | 2B | 3.59 | .556 | .429 | 2.067 | .322 | .500 | Form |
TTS68647 | 5/8 | 11 | UNC | 5/8-11 | H7 | 3B | 3.81 | .909 | .480 | 2.205 | .360 | .560 | Form |
TTS68640 | 5/8 | 11 | UNC | 5/8-11 | H10 | 2B | 3.81 | .909 | .480 | 2.205 | .360 | .560 | Form |
TTS68667 | 5/8 | 18 | UNF | 5/8-18 | H7 | 3B | 3.81 | .556 | .480 | 2.205 | .360 | .560 | Form |
TTS68660 | 5/8 | 18 | UNF | 5/8-18 | H10 | 2B | 3.81 | .556 | .480 | 2.205 | .360 | .560 | Form |
TTS68707 | 3/4 | 10 | UNC | 3/4-10 | H7 | 3B | 4.25 | 1.000 | .590 | 2.480 | .442 | .690 | Form |
TTS68700 | 3/4 | 10 | UNC | 3/4-10 | H10 | 2B | 4.25 | 1.000 | .590 | 2.480 | .442 | .690 | Form |
TTS68727 | 3/4 | 16 | UNF | 3/4-16 | H7 | 3B | 4.25 | .625 | .590 | 2.480 | .442 | .690 | Form |
TTS68720 | 3/4 | 16 | UNF | 3/4-16 | H10 | 2B | 4.25 | .625 | .590 | 2.480 | .442 | .690 | Form |
|
|
 |
|
