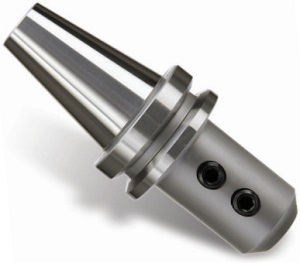

END MILL HOLDERS HIGH BALANCED SERIES
|
|
|
|
|
|
HIGH BALANCED STUB END MILL HOLDER
|
EDP No. |
Type |
Taper No. |
d |
L |
D |
AH206B25 | BT 40-EMH1/2-1.25 | 40 | 0.500 | 1.25 | 1.25 |
AH208B25 | BT 40-EMH5/8-1.38 | 40 | 0.625 | 1.38 | 1.50 |
AH210B25 | BT 40-EMH3/4-1.44 | 40 | 0.750 | 1.44 | 1.75 |
AH214B25 | BT 40-EMH 1" -2.50 | 40 | 1.000 | 2.50 | 2.00 |
AH217B25 | BT 40-EMH1*1/4-2.50 | 40 | 1.250 | 2.50 | 2.50 |
HIGH BALANCED STANDARD END MILL HOLDER
|
EDP No. |
Type |
Taper No. |
d |
L |
D |
AH000B25 | BT 40-EMH1/8-2.50 | 40 | 0.125 | 2.50 | 0.69 |
AH001B25 | BT 40-EMH3/16-2.50 | 40 | 0.187 | 2.50 | 0.69 |
AH002B25 | BT 40-EMH1/4-2.50 | 40 | 0.250 | 2.50 | 0.78 |
AH003B25 | BT 40-EMH5/16-2.50 | 40 | 0.312 | 2.50 | 0.88 |
AH004B25 | BT 40-EMH3/8-2.50 | 40 | 0.375 | 2.50 | 1.00 |
AH005B25 | BT 40-EMH7/16-2.50 | 40 | 0.437 | 2.50 | 1.13 |
AH006B25 | BT 40-EMH1/2-2.50 | 40 | 0.500 | 2.50 | 1.25 |
AH008B25 | BT 40-EMH5/8-2.50 | 40 | 0.625 | 2.50 | 1.50 |
AH010B25 | BT 40-EMH3/4-2.50 | 40 | 0.750 | 2.50 | 1.75 |
AH012B25 | BT 40-EMH7/8-3.50 | 40 | 0.875 | 3.50 | 1.88 |
AH014B25 | BT 40-EMH 1"-3.75 | 40 | 1.000 | 3.75 | 2.00 |
AH017B25 | BT 40-EMH1*1/4-3.75 | 40 | 1.250 | 3.75 | 2.50 |
AH021B25 | BT 40-EMH1*1/2-4.25 | 40 | 1.500 | 4.25 | 2.50 |
HIGH BALANCED EXTENDED END MILL HOLDER
|
EDP No. |
Type |
Taper No. |
d |
L |
D |
AH104B25 | BT 40-EMH3/8-4.00 | 40 | 0.375 | 4.00 | 1.00 |
AH106B25 | BT 40-EMH1/2-4.00 | 40 | 0.500 | 4.00 | 1.25 |
AH108B25 | BT 40-EMH5/8-4.00 | 40 | 0.625 | 4.00 | 1.50 |
AH110B25 | BT 40-EMH3/4-4.00 | 40 | 0.750 | 4.00 | 1.75 |
AH114B25 | BT 40-EMH 1"-5.00 | 40 | 1.000 | 5.00 | 2.00 |
AH117B25 | BT 40-EMH1*1/4-5.00 | 40 | 1.250 | 5.00 | 2.50 |
AH121B25 | BT 40-EMH1*1/2-6.00 | 40 | 1.500 | 6.00 | 2.50 |
|
|
|
|
